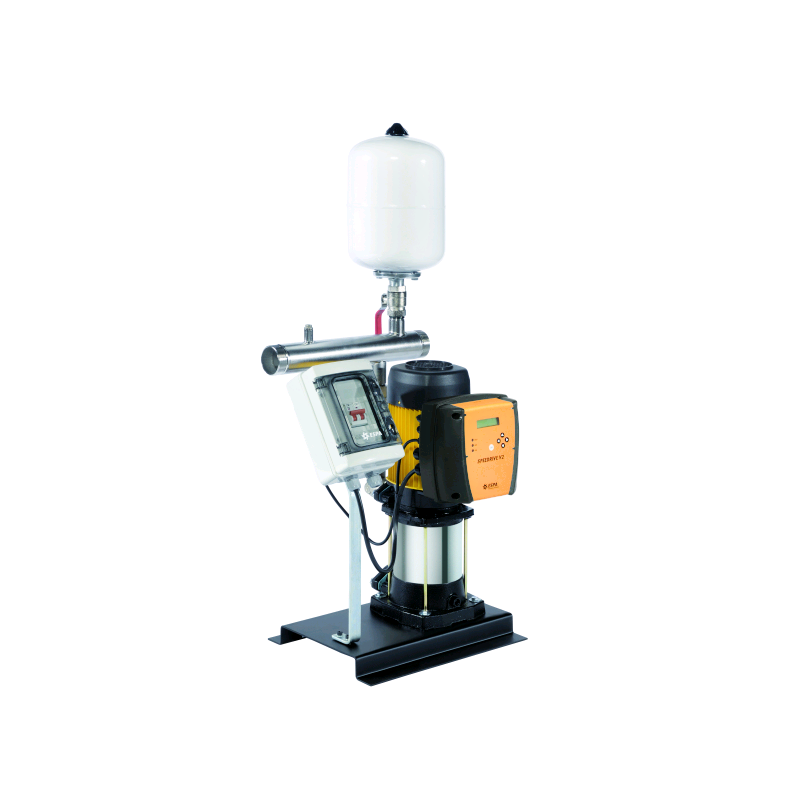

GRUPO PRESION SIMPLE CKE1M MULTI 25-5 (MF)

Principio de funcionamiento: Equipo de presión hidroneumático compuesto por una electrobomba, regulada por variador de frecuencia ESPA ESD, para suministro de agua a presión constante. Mediante la regulación de la velocidad del motor, el equipo se ajusta a las variaciones de demanda de caudal.En tiempo real, se realiza la lectura de la presión en la instalación mediante un transductor conectado al colector de impulsión, para posteriormente adaptar las revoluciones del motor r egulado por el variador ESPA ESD, aportando unas condiciones de presión constante, con el consiguiente ahorro energético. Configuración del equipo: Parte hidráulica: Sistema compuesto por una electrobomba fijada sobre bancada. En la impulsión de la bomba se ensambla una válvula de retención fabricada en acero inoxidable y una válvula de cierre, por este orden. La columna de impulsión se une al colector de impulsión, fabricado en acero inoxidable. Sobre el colector se sitúa un acumulador hidroneumático de 8 l de capacidad, unido mediante una válvula de aislamiento. En el mismo colector de impulsión se coloca el transductor, que estará cableado al variador ESPA ESD. Parte eléctrica: Los equipos de las series CKE1 y CKE1M están compuestos por un variador de velocidad ESPA ESD. Los equipos CKE1 de alimentación trifásica se suministran con un armario eléctrico que incorpora un magnetotérmico para protección de la línea eléctrica. Los equipos de la serie CKE1M se suministran con enchufe tipo Schuko para conexión directa a línea eléctrica. Se recomienda instalar una línea independiente protegida por un magnetotérmico, en el cuadro general de alimentación. En los equipos CKE1M la alimentación debe ser monofásica y las bombas son trifásicas a 230/400 V (con puentes en triángulo) y en los equipos CKE1 la alimentación debe ser trifásica a 400 V y las bombas son trifásicas a 230/400 V Tipo bomba Bomba multicelular en ejecución vertical (MULTI) Características Caudal máximo: hasta 18m3/h Altura máxima: hasta 90 mca. Potencia máxima de la bomba: 4 KW Fluido para bombear: agua fría sanitaria, agua de recirculación, agua para irrigación y agua osmotizada. Temperatura máxima del fuido: 35ºC
