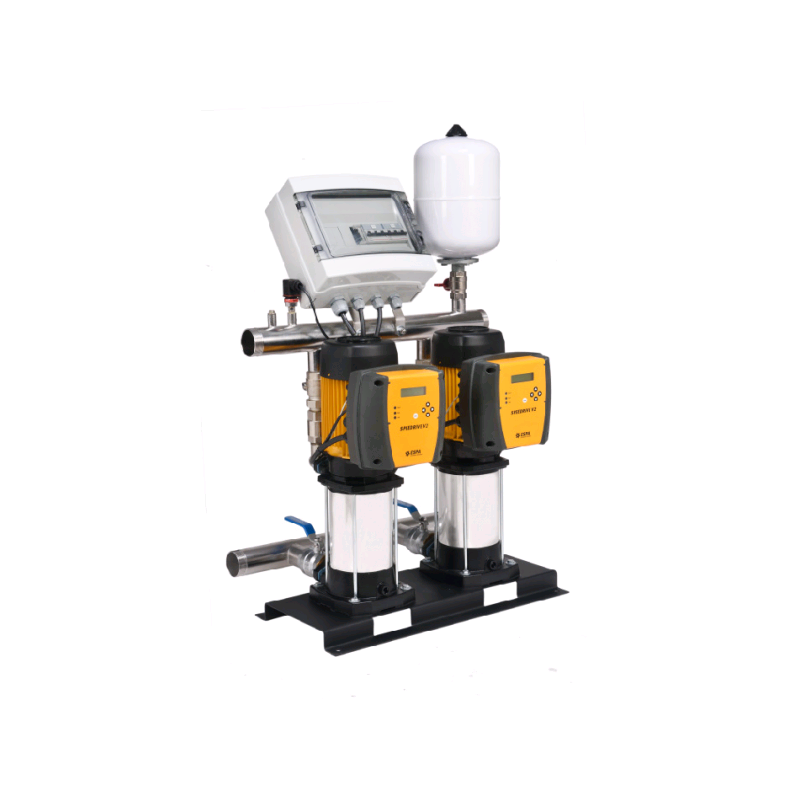

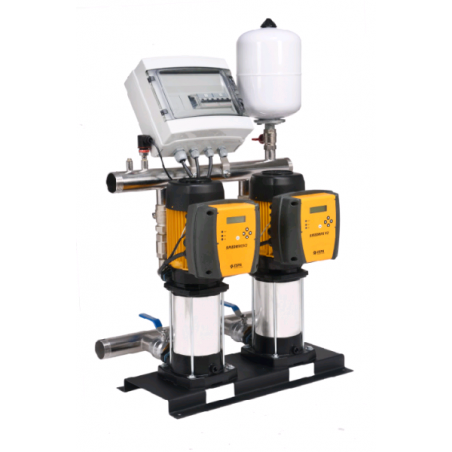

GRUPO PRESION DOBLE CKE2 MULTI VS15 02 (TF)
  • GRUPO PRESION DOBLE CKE2 MULTI VS15 02 (TF)

GRUPO PRESION DOBLE CKE2 MULTI VS15 02 (TF)

GRUPO PRESION DOBLE CKE2 MULTI VS15 02 (TF)
46894
204023
close Sin stock
Consultar

Descripción

Principio de funcionamiento: Equipo de presión hidroneumático compuesto por dos electrobombas, reguladas por variador de frecuencia ESPA ESD, para suministro de agua a presión constante. Mediante la regulación de la velocidad de los motores, el equipo se ajusta a las variaciones de demanda de caudal. En tiempo real, se realiza la lectura de la presión en la instalación mediante un transductor conectado al colector de impulsión, para posteriormente adaptar las revoluciones de un motor regulado por el variador ESPA ESD, aportando unas condiciones de presión constante, con el consiguiente ahorro energético. En caso de que las condiciones de caudal demandadas hagan que la frecuencia aumente por encima de un valor prefijado, el variador ESPA ESD ordena el arranque a una bomba auxiliar accionada también por variador de velocidad ESPA ESD, para posteriormente trabajar uniformemente y aportar las condiciones de caudal requeridas a una presión constante. La bomba que actúa como MASTER (principal) es la que dispone del transductor de presión cableado. El arranque de las bombas se realiza en cascada y en alternancia aleatoria de arranque, garantizando una perfecta distribución de las horas de funcionamiento sobre todas las bombas. Configuración del equipo: Parte hidráulica: Sistema compuesto por dos electrobombas fijadas sobre bancada común. En la impulsión de cada una de ellas se ensambla una válvula de retención fabricada en acero inoxidable y una válvula de cierre, por este orden. Las columnas de impulsión de las bombas se unen al colector común de impulsión, fabricado en acero inoxidable. Sobre el colector se une un acumulador hidroneumático de 8 l de capacidad, unido mediante una válvula de aislamiento. Parte eléctrica: Los equipos de las series CKE2 y CKE2M están compuestos por dos variadores de velocidad ESPA ESD para las bombas principal y auxiliar. Los equipos CKE2 se suministran con un armario eléctrico que incorpora un magnetotérmico para protección de la línea eléctrica. Se recomienda instalar una línea independiente protegida por un magnetotérmico, en el cuadro general de alimentación. En los equipos CKE2M la alimentación debe ser monofásica y las bombas son trifásicas a 230/400 V (con puentes en triángulo) y en los equipos CKE2 la alimentación debe ser trifásica a 400 V y las bombas son trifásicas a 230/400 V (con puentes en estrella). Características Caudal máximo: hasta 28 m3/h en grupos monofásicos y hasta 36 m3/h en grupos trifásicos. Altura máxima: hasta 90 mca. Potencia máxima de la bomba: 4 kW. Fluido para bombear: agua fría sanitaria. Temperatura máxima del fluido: 40° C.
