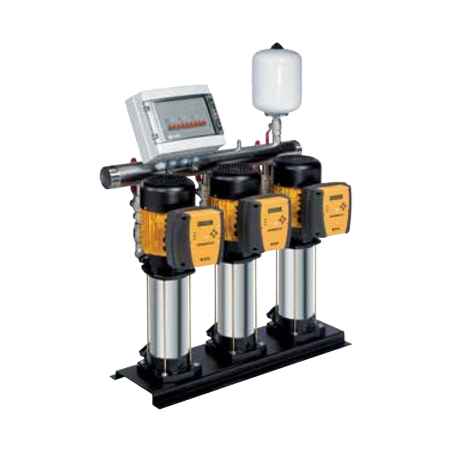

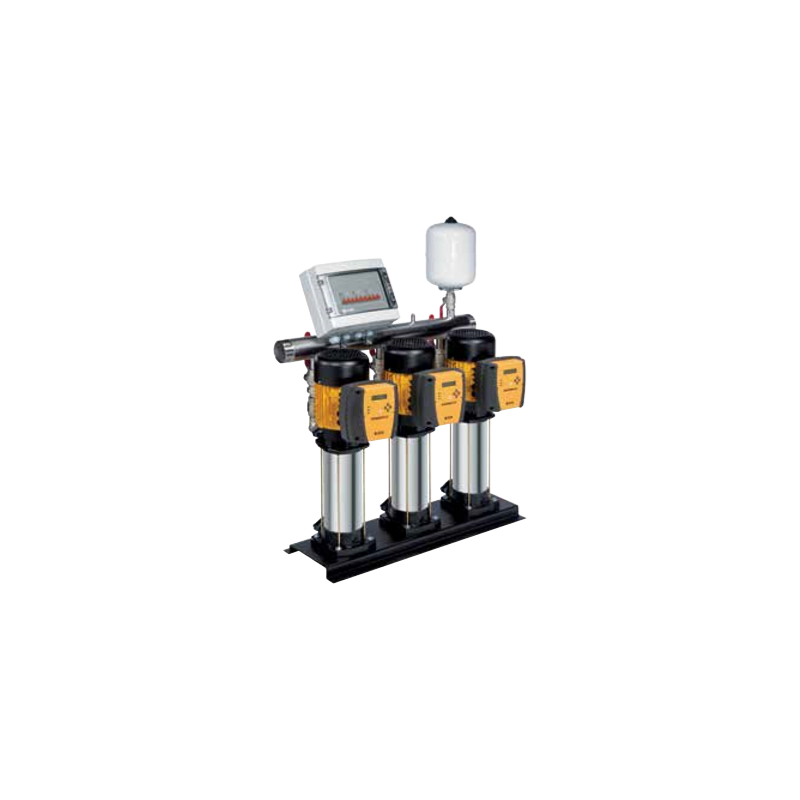

GRUPO PRESION TRIPLE CKE3 MULTI 55-6 (TF)
GRUPO PRESION TRIPLE CKE3 MULTI 55-6 (TF)
Descripción
Principio de funcionamiento:
Equipo de presión hidroneumático compuesto por tres electrobombas, reguladas por variador de frecuencia ESPA ESD, para suministro de agua a presión constante. Mediante la regulación de la
velocidad de los motores, el equipo se ajusta a las variaciones de demanda de caudal. En tiempo real, se realiza la lectura de la presión en la instalación mediante un transductor conectado al
colector de impulsión, para posteriormente adaptar las revoluciones de un motor regulado por el variador ESPA ESD, aportando unas condiciones de presión constante, con el consiguiente ahorro energético. En caso de que las condiciones de caudal demandadas hagan que la frecuencia aumente por encima de un valor prefijado, el variador ESPA ESD ordena, sucesivamente, el arranque a una bomba auxiliar accionada también por variador de velocidad ESPA ESD, para posteriormente trabajar uniformemente y aportar las condiciones de caudal requeridas a una presión constante. La bomba que actúa como MASTER (principal) es la que dispone del transductor de presión cableado. El
arranque de las bombas se realiza en cascada y en alternancia aleatoria de arranque, garantizando una perfecta distribución de las horas de funcionamiento sobre todas las bombas
Configuración del equipo:
Parte hidráulica:
Sistema compuesto por tres electrobombas fijadas sobre bancada común. En la impulsión de cada una de ellas se ensambla una válvula de retención fabricada en acero inoxidable y una válvula de cierre, por este orden. Las columnas de impulsión de las bombas se unen al colector común de
impulsión, fabricado en acero inoxidable. Sobre el colector se une un acumulador hidroneumático de 20 l de capacidad, unido mediante una válvula de aislamiento.
Parte eléctrica:
Los equipos de la serie CKE3 están compuestos por tres variadores de velocidad ESPA ESD para las bombas principal y auxiliar. Los equipos CKE3 se suministran con un armario eléctrico que incorpora un magnetotérmico para protección de la línea eléctrica. En los equipos de la serie CKE3 todas las bombas son trifásicas a 230/400 V (con puentes en estrella).
Características
Caudal máximo: hasta 54 m3/h. Altura máxima: hasta 90 mca. Potencia máxima de la bomba: 4 kW. Fluido para bombear: agua fría sanitaria. Temperatura máxima del líquido: 40 °C
